小管道流量測量
分類：技術文章 發布時間：2011-09-27 12:01:58
標準節流裝置只能用在直徑大于50mm管道上，直徑小于 50mm的管道采用非標準節流裝置。 1、小管徑孔板 v把小孔板裝在與差壓變送器的正、負壓室相連的小管中，這種小孔板和小管就成為構成差壓變送器整體的構件，故稱為內藏孔板(或稱整體孔板)。 v內藏孔板適用于

標準節流裝置只能用在直徑大于50mm管道上，直徑小于 50mm的管道采用非標準節流裝置。
1、小管徑孔板

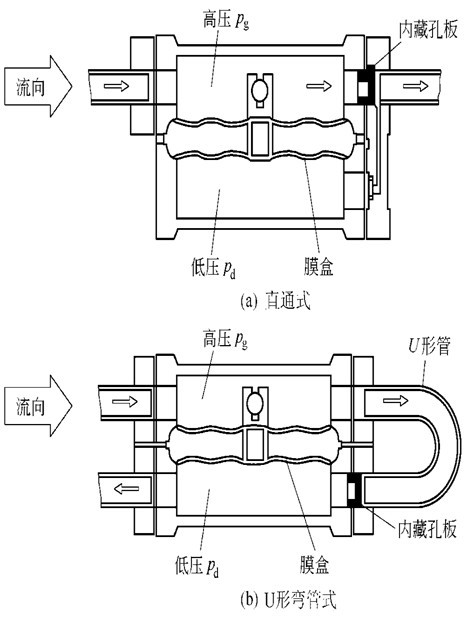

v把小孔板裝在與差壓變送器的正、負壓室相連的小管中，這種小孔板和小管就成為構成差壓變送器整體的構件，故稱為內藏孔板(或稱整體孔板)。
v內藏孔板適用于測量清潔氣體和液體的小流量，工藝管道直徑范圍8~25mm，孔板孔徑范圍通常為0.5-6mm，流量計測量精度±(1~3)%，流量系數與雷諾數和孔徑等因素有關，通常由儀表廠標定。
